STANOWISKO DO KRYSTALIZACJI METODĄ BRIDGMANA – SKVB

Krystalizacja metodą Bridgmana (poprawnie Bridgmana-Stockbargera) polega na przesuwaniu ampuły kwarcowej zawierającej stopiony wsad przez strefę  o wysokim spadku (gradiencie) temperatury wzdłuż osi ruchu.

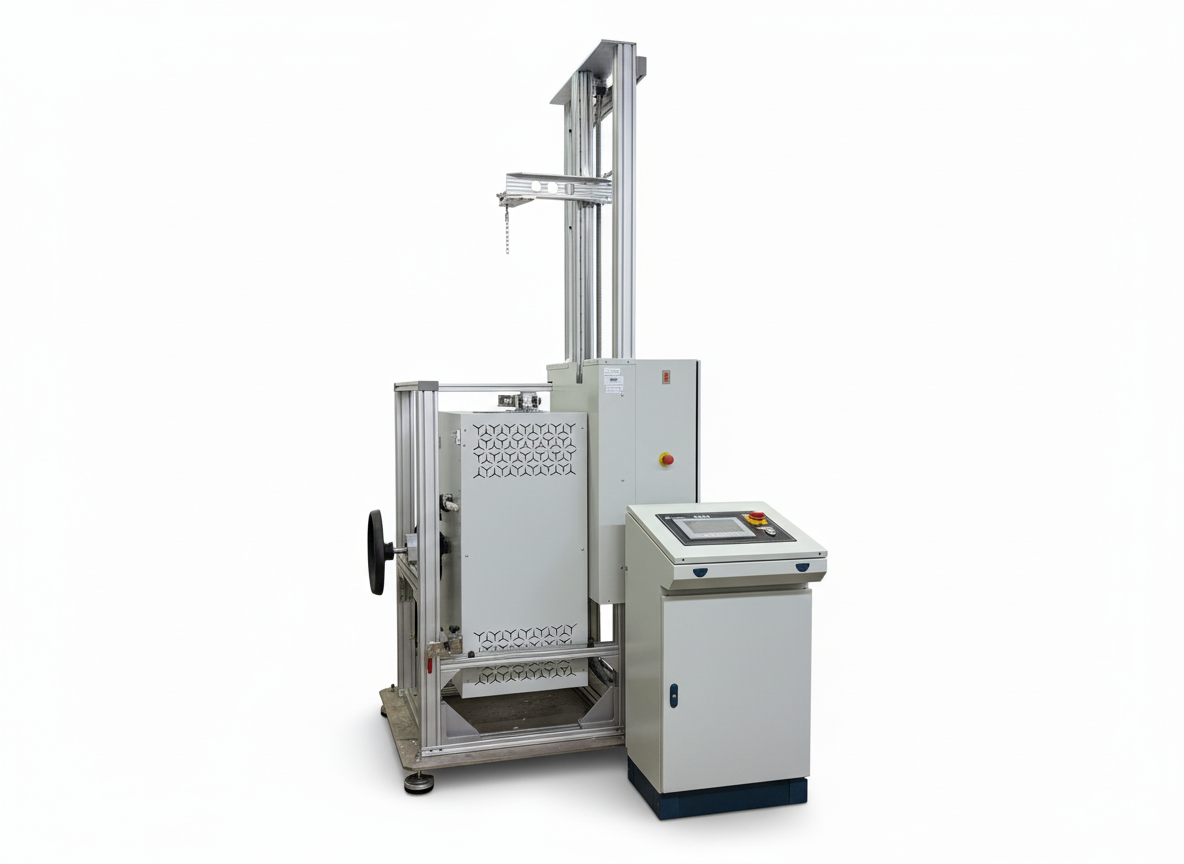

Stanowisko składa się z następujących elementów: szafy zasilająco-sterującej, grzejnika górnego (8 sekcji), grzejnika dolnego (3 sekcje) oraz układu załadunku. Pomiędzy grzejnikiem górnym a dolnym umieszczony jest zespół radiatora. Urządzenie sterowane jest przez sterownik PLC, który odpowiada za kontrolę temperatury w obu grzejnikach, sterowanie przesuwem ampuły oraz realizację procesu, na podstawie zdefiniowanego przez operatora programu. Istnieje możliwość zapisania 10 procesów o 10 etapach w pamięci sterownika. Operator programuje proces i nadzoruje pracę urządzenia za pomocą panelu operatorskiego HMI umieszczonego na pulpicie szafy zasilająco-sterującej. Istnieje możliwość określenia parametrów programu procesu oraz rejestracji jego przebiegu na komputerze PC z zainstalowanym dedykowanym oprogramowaniem BMAN.

Dane techniczne
